三菱以太網模塊FX3U-ENET-ADP下載程序設置方法（圖文說明）

責任編輯：臺邦自動化設備發布時間：2018-01-16

分享到：

三菱PLC以太網模塊FX3U-ENET-ADP是三菱FX3U系列推出的一款經濟實用型的以太網模塊。通信速度快（100M），使用方便（一條普通網線搞定），比普通RS232,RS422更加方便實用。

三菱PLC以太網模塊FX3U-ENET-ADP具有一下3個功能。

1、數據監視功能

2、電腦瀏覽器監視基本單元功能

3、GX WORK2遠程維護功能

很多客戶用的最多就是使用FX3U-ENET-ADP來上傳下載PLC程序，為此，臺邦自動化在這為大家詳細說明下參數配置步驟。

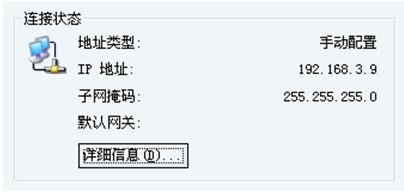

1. 設置電腦IP地址

首先，將FX3U PLC通電，用普通網線連接電腦和FX3U-ENET-ADP模塊。關閉電腦無線網，將電腦IP地址和PLC IP設置在同一網段。如下圖：

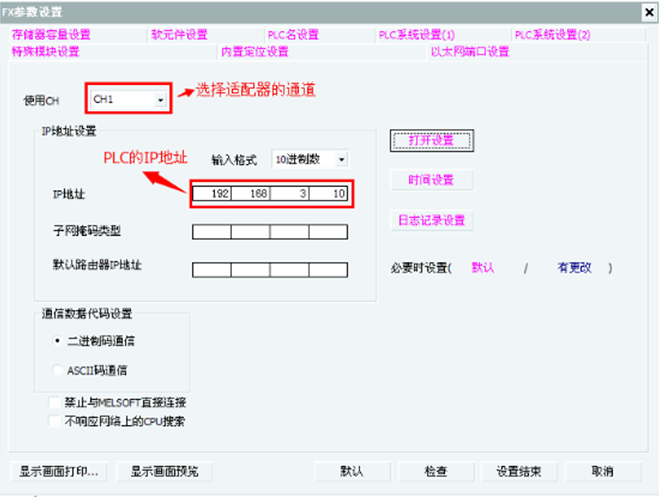

2. 設置編程軟件

以編程軟件GX WORKS2為例。打開“參數”＞＞“PLC參數” ＞＞“以太網端口設置”。設置通道號和PLC的IP地址。如下圖：

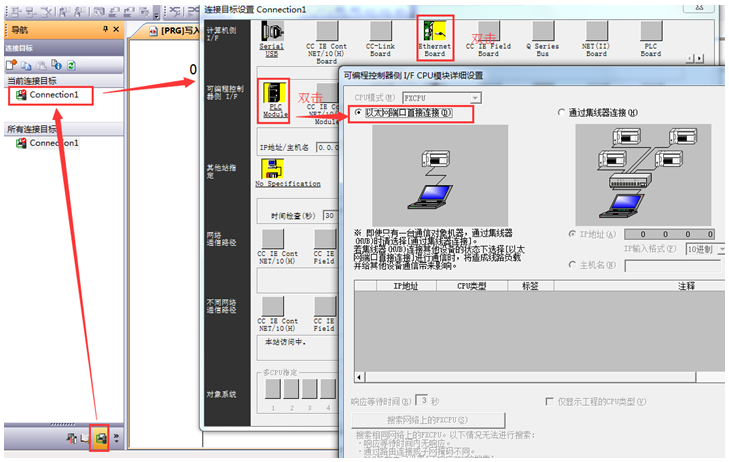

3. 設置連接目標

配置好參數后，最后再選擇下載路徑就好了。如下圖：

以上是全部配置步驟，如有更多技術問題，歡迎咨詢技術熱線：0755-82597729。
