三菱QD77MS4在螺絲擰緊設備中的應用

責任編輯：臺邦自動化設備發布時間：2018-03-08

分享到：

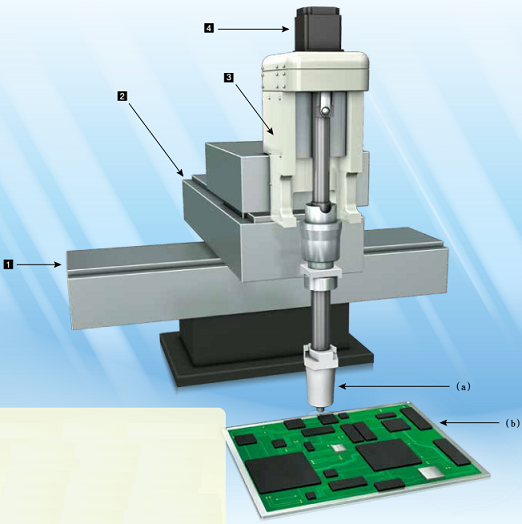

1 X軸 2 Y軸 3 上下軸（Z軸） 4 旋轉軸擰緊機工件

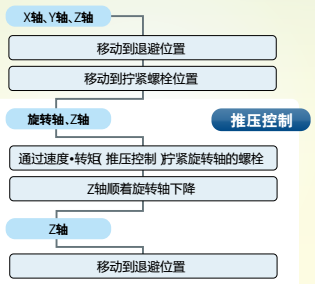

動作流程

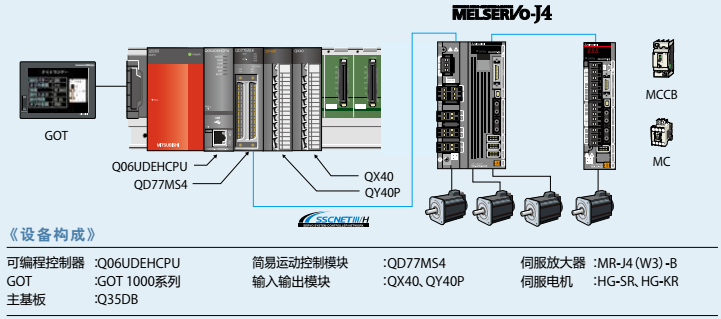

模型系統

解決現場課題

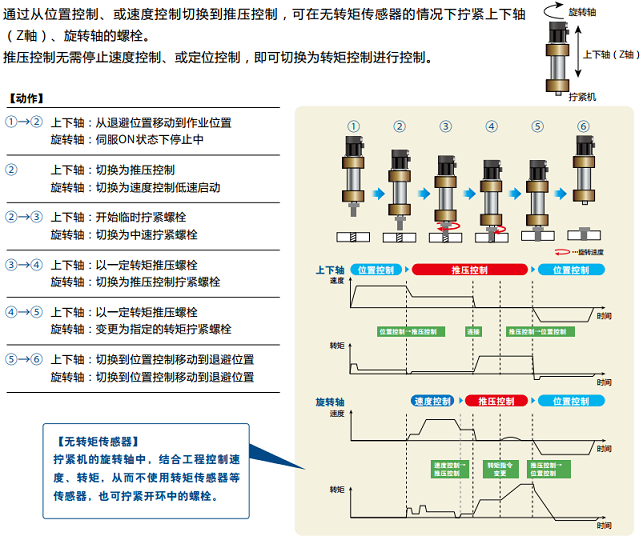

解決01推壓控制：可擰緊開環中的螺栓。

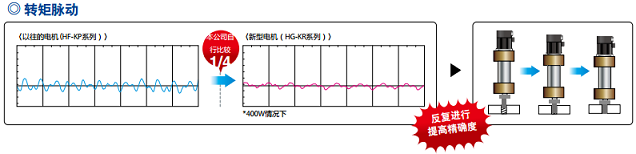

解決02減少通電轉矩波形：反復擰緊螺栓，提高精確度。
通過電機極數與插槽數最佳的組合，可大幅降低通電轉矩脈動。
擰緊螺栓時，反復進行擰緊，可改善精確度。

啟動步驟
步驟1：系統構成的設定
通過系統構成進行伺服放大器的設定。

步驟2：進行各軸的伺服放大器設定。使用伺服助手功能，即使第一次使用也可簡單進行設定。

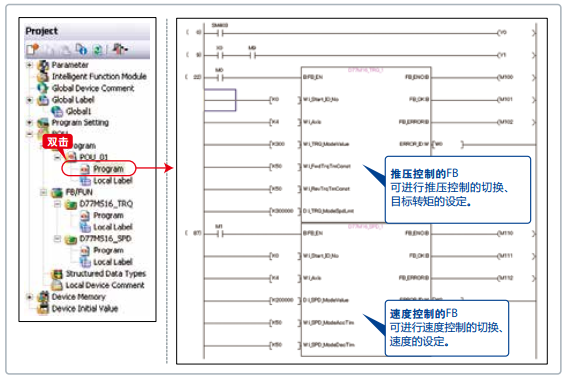

步驟3：推壓控制用順控程序的制作
通過功能塊（FB）可簡單制作控制模式切換等的控制用程序。

該《應用案例》適用于螺帽擰緊機、汽缸蓋加固機、離合器加固機、壓入機、鉚接機等設備。
